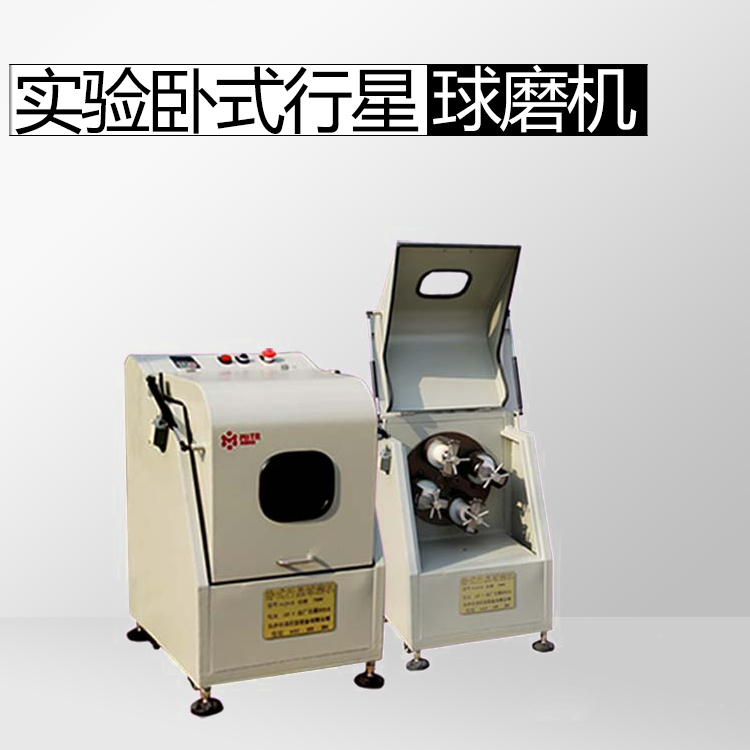

WXQM卧式行星球磨机（实验卧式行星球磨机）功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门。本产品目前主要应用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、陶瓷电容器、氧 化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、避雷器阀片、钛酸锶环形压敏电阻、陶瓷滤波器、介质陶瓷、压电换 能器、压电变压器、片式电阻、厚膜电路、焦电位器、氧化铝陶瓷、氧化锆陶瓷、 荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域等 行业。基本覆盖了将近国内60%电子元气件生产厂家。
卧式行星球磨机是在一竖直平面的转盘上对称装有四个卧式安装的球磨罐，当转盘转动（公转）时，球磨罐围绕自身中心轴作反方向旋转（自转）运动．由于球磨罐在旋转时没有固定的底面，在研磨材料的过程中，罐内磨球除受公转和自转两个离心力作用外，重力也发挥一定的作用．作用在各个磨球上的合力大小和方向在不断变化并且各不相同，这就使得所有磨球的运动轨迹是杂乱无章的．当机器高速运转时，磨球获得足够大的碰撞能量，猛烈撞击和研磨物料，大大提高了研磨效果和研磨效率。

技术指标：

工作方式：两个或四个球磨罐同时工作
至大装样量：球磨罐容积的三分之二
进料粒度：土壤料≤10mm ,其他料≤3mm
出料粒度：至小可达0.1um
转速比（公转：自转）：1：2
转速(自转)：0.4L:0～900转/分 4L：0～800转/分
调速方式：无级调速，自动定时正反转，自动关机
至大连续工作时间（满负荷）：48小时

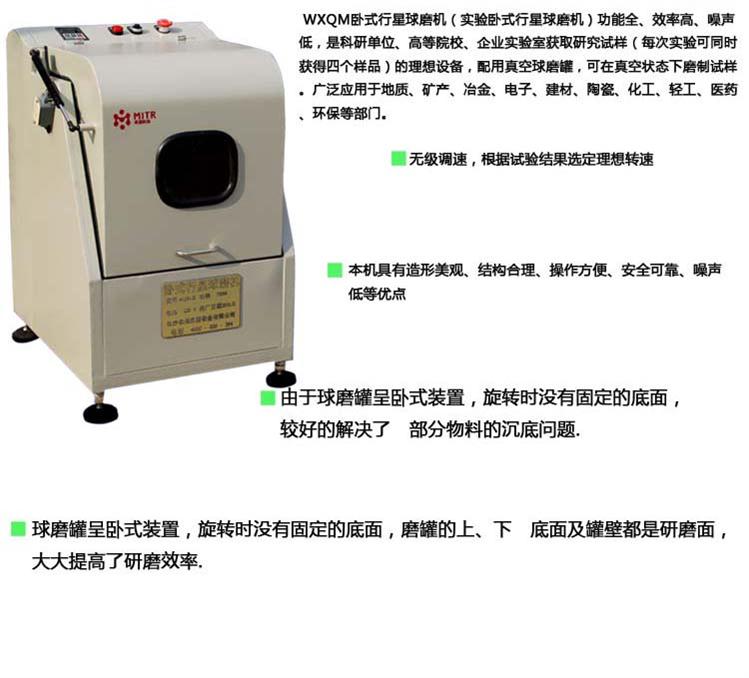

1,由于球磨罐呈卧式装置，旋转时没有固定的底面，磨罐的上、下　底面及罐壁都是研磨面，大大提高了研磨效率；
2,由于球磨罐呈卧式装置，旋转时没有固定的底面，较好的解决了　部分物料的沉底问题；
3,无级调速，根据试验结果选定理想转速；
4,本机具有造形美观、结构合理、操作方便、可靠、噪声低等优点

卧式行星球磨机有如下两种结构形式：

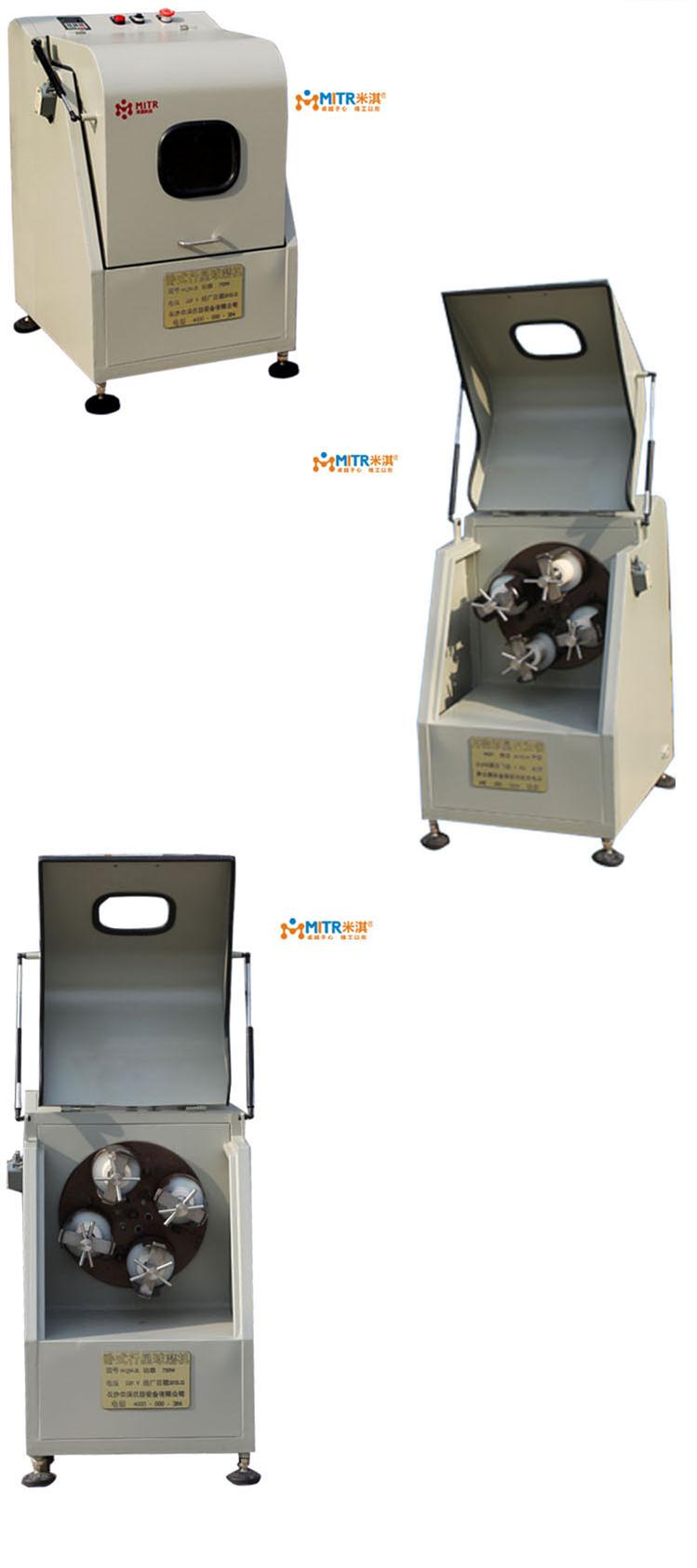

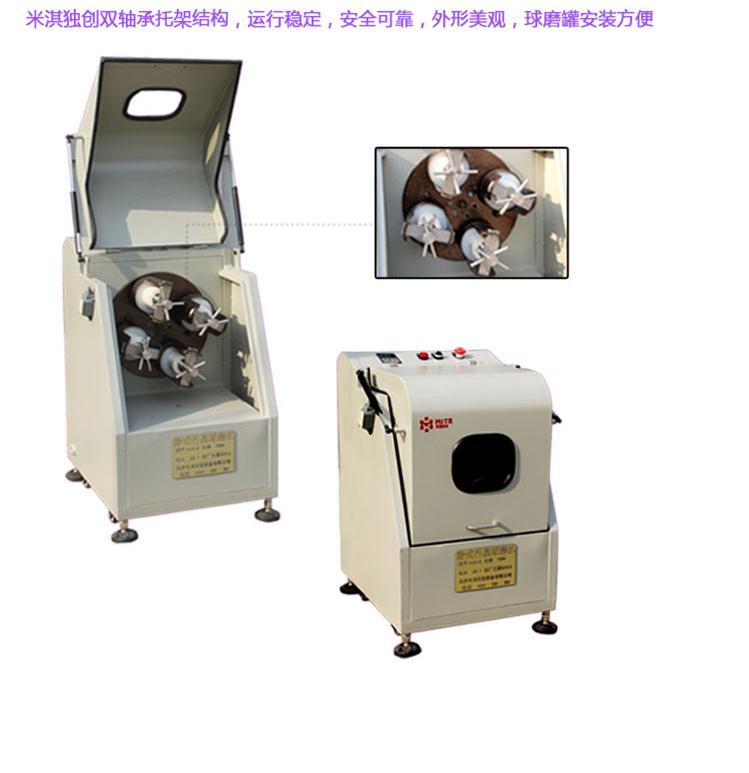

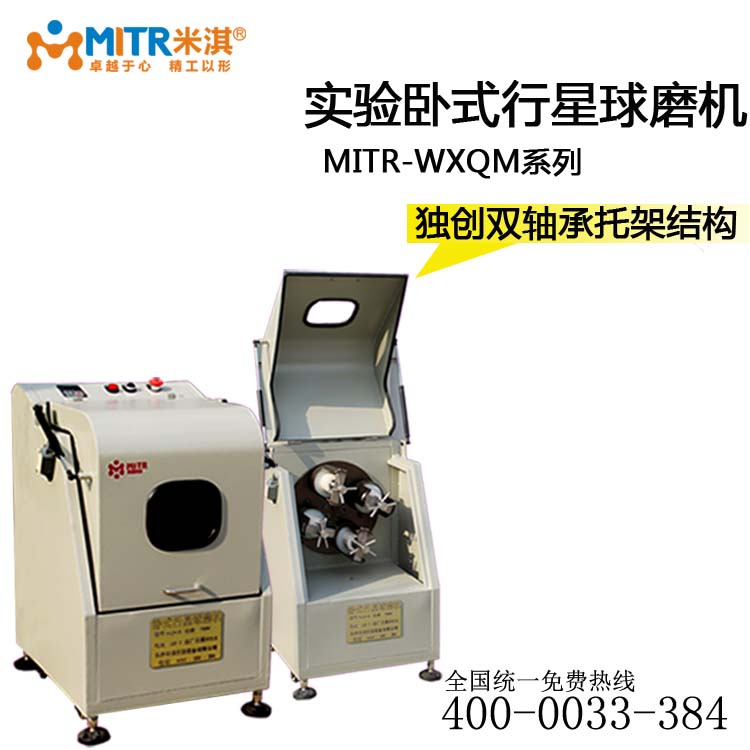

1）0.4-8L结构（此结构并不是将立式行星式球磨机简单倒置安装，米淇du创双轴承托架结构，运行稳定，可靠，外形美观，球磨罐安装方便）如下图：

2）12L-200L以上结构（米淇du创双主盘托架结构，运行稳定，球磨罐受力平衡，可靠，大型号适用此结构）如下图所示：

我公司有详细操作视频，欢迎新来客户致电400-0033-384

耐磨球磨罐Mill Tank：

磨罐材质：氧化锆、氧化硅、玛瑙、硬质合金、不锈钢、高铬钢、尼龙、聚氨酯、聚丙烯（pp）、聚四氟乙烯、氧化铝等；中南大学粉冶院60年学术继承和米淇持续创新（彭伟才博士专家团队）给您推荐理想配置，帮您以低成本制造高纯度品质的粉体；MITR米淇行星式耐磨球磨罐体积主要有：0.1L、0.25L、0.5L、1L、1.5L、2L、2.5L、3L、4L、5L、10L、15L、20L、25L、30L等.

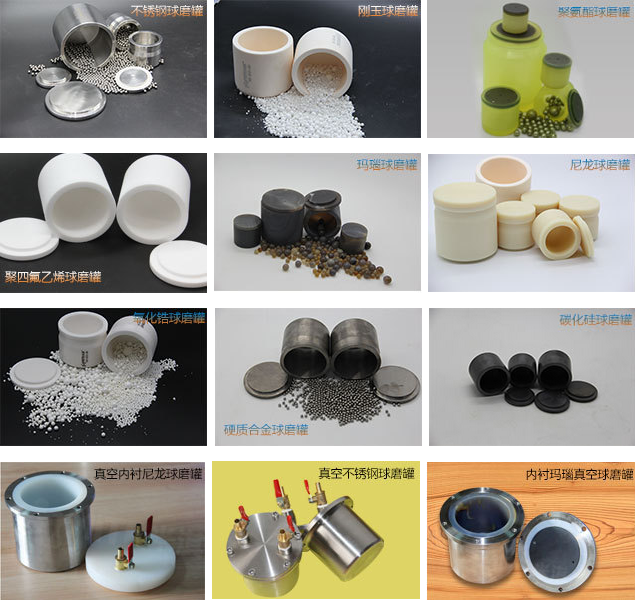

下图为MITR米淇行星式 耐磨球磨罐不同材质的耐磨研磨罐：

耐磨研磨球 Mill Ball：

MITR米淇研磨使用的研磨球材质主要有：氧化锆球、高铬钢球、不锈钢球、刚玉球、聚氨酯球、氧化铝球以及玛瑙球和硬质合金球等。 研磨时一般选择与球磨罐材质相同的研磨球，也可以混合搭配。研磨球的大小一般为2mm-50mm不等，一般推荐使用3-4个不同尺寸的研磨球按照一定比例混合使用，米淇200套不同进出料粒度的配比方案供您选择（中南大学粉冶院彭伟才博士研磨专家团队的配比方案） 。

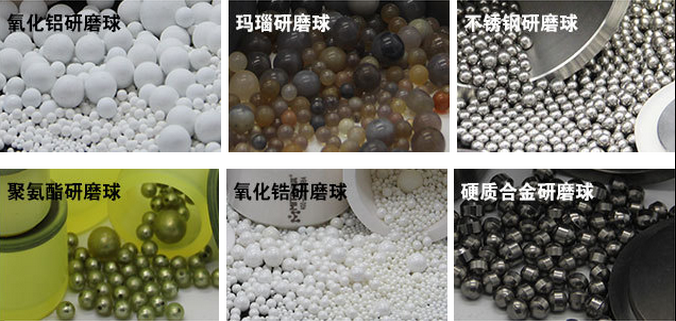

下面为常用不同材质的研磨球：

中南大学粉冶院60年学术继承和米淇持续创新的彭伟才博士带领下的MITR米淇实验室（MITR LAB）有1000套应用案例供您参考，同时MITR米淇实验室为您提供免费样品研磨。

用于高等与专科院校、科研单位及企业实验室快速分批将研究试样研磨到胶状细度（至小可达0.1μm） MITR的行星式球磨仪适用于粉碎和混合软性的、中硬性的、极硬的、脆性及韧性样品。可以干磨和湿磨，这种性能高的机器可以适用于工业及质量控制领域，其研磨结果精细，并具有可重复性。广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保等科研与行业部门。

免费样品试磨 MITR提供专业的客户支持，针对客户不同的样 品，MITR能提供整套理想的样品前处理方案 和技术支持。为此，MITR应用实验室免费为您处理和检测样品，推荐合适的仪器及处理方案。

欲知更多信息请登录www.mitr.cn

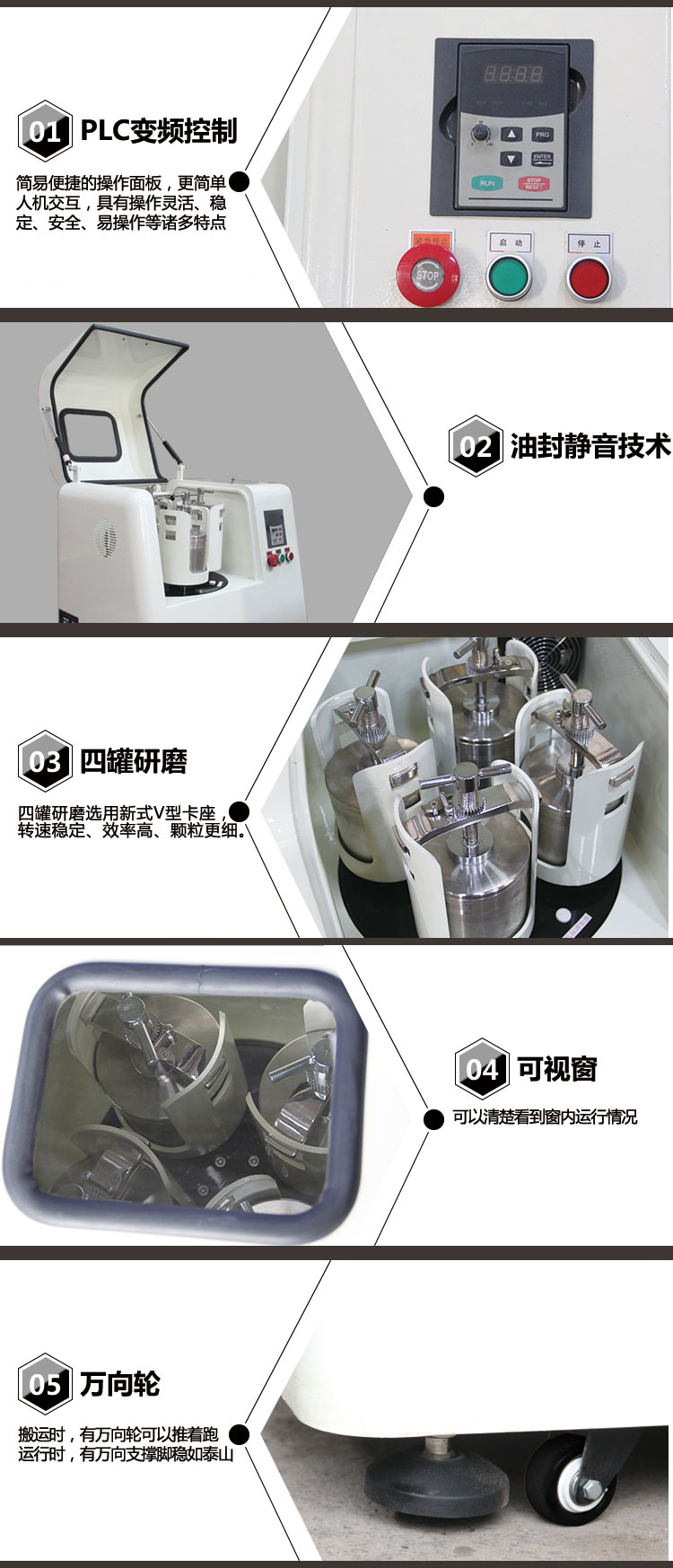

频控制系统

MITR行星式球磨机变频控制系统主要功能如下：

1. 正向运转：行星盘顺时针运转；

2. 逆向运转：行星盘逆时针运转；

3. 正向、逆向交替运转：行星盘顺、逆时针交替运转；正、逆向交替运行可提高物料均匀混合研磨效果；

4. 正向、逆向交替运行时间设定：可设置正向运转的时间，也可设置逆向运转的时间；

5. 间歇式运行：静止与研磨的组合研磨方式，该研磨方式可使物料适当沉淀、冷却等，非常实用；

6. 间歇运行时间设定：设置静止的时间和运行的时间，可根据物料性质或经验而定；

7. 转速调节：运转速度的调节，无极调速；

8. 运行时间设置：总运行时间的设定，理想时长9999分钟，推荐时长小于等于100小时；

9. 运行：运行时，设备按所设置的程序工作；

10.暂停：运行时停止；

11.停电记忆点恢复：此功能米淇行星球磨机专用功能，意外停电恢复记忆，从停电点开始研磨

12.防损伤开关：翻盖防损伤开关的开启/关闭，设置后起到翻盖在打开或关闭状态下不影响设备的正常运行的作用；

13.恢复设置：可恢复出厂的设置；

* 控制系统程序设定后，将会保留所设定功能，在下次开启时讲按上次运行的程序运行；

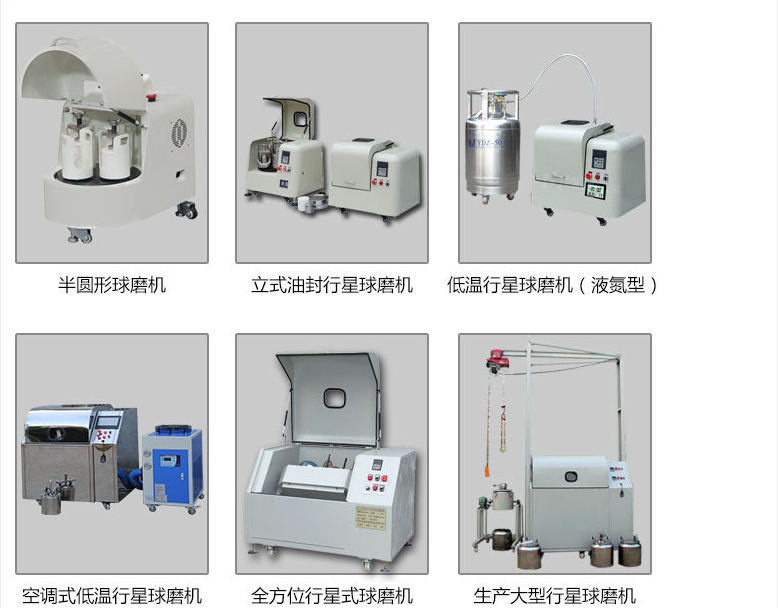

▲米淇同款其他大小型号产品参数(如何选择适合您的机型请细看以下参数）：

如不知道选型请咨询我们的选型顾问400-0033-384

非真空与真空球磨罐选型

产品选型

欢迎寄样至米淇公司免费试磨400-0033-384
