企业名称：长沙米淇仪器设备有限公司
联系人：彭先生
销售热线：400-0033-384
手机：189 7497 9799
邮箱：weicaipeng@163.com
地址：湖南省长沙市湘江新区普瑞西路金荣中德科技园D2栋米淇科技
* 点击图片或按钮可跳转至米淇官网对应产品页，所有链接真实有效。

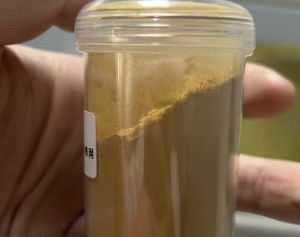

聚酰亚胺（PI）从75目干磨到300目（约48μm），用氧化锆球磨罐和氧化锆研磨球是可行的。已经验证过这个配置，说明路径没问题。聚酰亚胺属于耐高温工程塑料，韧性较好但不算太硬，干磨时主要挑战是静电、粘壁和局部过热，选对罐材质和参数比一味追求高转速更重要。
聚酰亚胺粉体要求无金属污染，不锈钢罐和钢球不能用。氧化锆材质硬度高、耐磨、不引入杂质，而且表面光滑，聚酰亚胺粘附的倾向比金属罐小很多。你们实验证明这个组合可行，说明罐和球的材质选择是正确的。
另外，聚酰亚胺在干磨过程中如果温度过高（超过其玻璃化转变温度，约360℃），虽然PI耐温很高，但摩擦生热仍可能导致颗粒表面软化、粘连。氧化锆导热性比不锈钢差一些，罐内升温相对慢，配合间歇运行可以控制温度。
从75目到300目，属于中度细化，不是超细研磨。我一般会问：进料75目是标准筛网过筛的吗？目标300目是D50还是全部通过？单批次处理量多大？ 如果只是要求95%以上通过300目，常规行星球磨机半小时到一小时就能达到。如果要求D50=300目（约48μm），可能需要适当延长时间。
另一个问题：磨完后是否需要过筛除去大颗粒？ 聚酰亚胺韧性好，可能有少量颗粒磨不碎，建议研磨后过300目筛网，筛上物返回再磨。
不是磨不细，是静电和粘附。聚酰亚胺是绝缘高分子，干磨时颗粒间摩擦产生静电，细粉容易吸附在罐壁和球上，降低研磨效率。解决方法：
控制环境湿度在40%-50%，适当湿度能减少静电。
在罐中加入少量气相二氧化硅（约0.2%-0.5%）作为助流剂，既抗静电又防结块。
采用间歇研磨模式，每磨10-15分钟停5分钟，让静电消散。
另一个难点是粒径分布控制。聚酰亚胺韧性好，球磨时容易产生“扁平状”颗粒，过筛时可能卡在筛网上。建议在研磨后期加入少量硬脂酸钙或滑石粉（比例不超过1%）作为助磨剂，改善颗粒形貌。
有人用磨氧化铝的参数来磨聚酰亚胺：高转速、大球、长时间。结果发现聚酰亚胺没磨细多少，反而罐内温度升高，粉体结块。正确做法是中低转速、中小球、短时间多段。
推荐的参考参数（以YXQM行星球磨机，2L罐为例）：
转速：200-250rpm（不要超过300rpm）
球料比：4:1到5:1（体积比）
磨球配比：5mm和10mm氧化锆球按2:1混合
单次研磨时间：15-20分钟，间歇5分钟，总有效时间40-60分钟
装料量：罐容积的1/4装粉，1/3装球，其余空间留空
按照这个参数，从75目到300目通常30-40分钟有效研磨就能达到。如果进料偏湿或环境湿度高，可适当延长10-20分钟。
另一个误区：一次性装料太多。聚酰亚胺粉体松装密度低（约0.3-0.5 g/cm³），同样质量下体积大。如果按质量装到罐子的一半，实际体积可能超过2/3，翻滚空间不够，研磨效率下降。建议按体积来控制：粉体松装体积不超过罐容积的1/3。
如果你们的聚酰亚胺要求300目且对粒径分布很严格（比如D90小于50μm），或者处理量超过2公斤/批次，建议做付费小样测试。米淇实验室可以用不同机型（YXQM或ZQM智能数显系列）对比研磨，给出更精确的参数。另外，如果后续需要将300目进一步磨到10μm以下，可能需要改湿磨或换高能球磨机，可以电话沟通具体需求。
聚酰亚胺研磨参数需要根据批量和细度要求微调
不同分子量、不同粒径要求的聚酰亚胺，研磨工艺会有差异。
欢迎将您的样品寄到米淇实验室，我们提供付费小样测试，给出合适的转速、球配比和时间参数。
电话咨询米淇实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐混料方案。
