企业名称：长沙米淇仪器设备有限公司
联系人：彭先生
销售热线：400-0033-384
手机：189 7497 9799
邮箱：weicaipeng@163.com
地址：湖南省长沙市湘江新区普瑞西路金荣中德科技园D2栋米淇科技
* 点击图片或按钮可跳转至米淇官网对应产品页，所有链接真实有效。

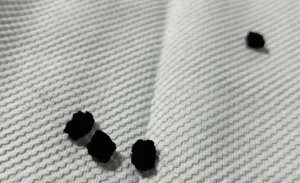

铂碳催化剂（进料1-5mm）用玛瑙罐配玛瑙球，700转干磨5分钟就能达到小于50μm的要求，这个方案是可行的。铂碳中铂颗粒很细（通常几纳米到几十纳米），负载在碳载体上，碳本身较软、易碎，所以不需要长时间研磨。高转速短时间能快速打散团聚体，又不会过度破坏碳载体的孔结构，也不会引入金属污染。
铂碳催化剂对金属污染非常敏感（痕量铁、镍等会使催化剂中毒）。玛瑙的主要成分是二氧化硅，硬度高（莫氏7）、耐磨性好，研磨过程中磨损极低，而且磨损产物是二氧化硅，对大多数催化反应呈惰性。你们用玛瑙罐配玛瑙球，700转5分钟就能达标，说明这个搭配的能量传递效率不错。
另外，玛瑙罐内壁光滑，铂碳催化剂（尤其是含碳粉）不容易粘壁，出料损失小。相比氧化锆罐，玛瑙罐价格稍高，但耐磨性更好，适合高频次使用。
虽然5分钟就能达到粒径要求，但有几点建议：
避免过磨：碳载体多孔，长时间高能研磨会破坏孔结构，降低催化剂比表面积。5分钟已经达标，不建议延长时间。如果后续发现D50偏大（比如>40μm），可以适当增加10-20秒，不要大幅延长。
控制装料量：铂碳催化剂松装密度很低（约0.1-0.3 g/cm³），装料体积不要超过罐容积的1/3，否则粉体翻滚空间不够，研磨不均匀。
研磨前预混：如果进料1-5mm是块状或颗粒状，建议先用研钵粗略破碎到1mm以下，再进球磨机，避免大块对玛瑙罐造成冲击损伤。
球径选择：玛瑙球建议用5mm和10mm混合（比例1:1），兼顾冲击和剪切。如果全部用大球（15mm以上），对罐壁冲击力过大，可能造成玛瑙罐开裂。
700转对于行星球磨机来说已经很高（通常最高600-800转）。有些人想用更高转速（比如800转以上）来进一步缩短时间，但这可能带来两个问题：一是玛瑙罐和球在超高转速下容易碎裂；二是碳载体可能被过度粉碎，产生大量无定形碳细粉，反而影响催化剂性能。你们目前的700转5分钟已经足够，不需要再提高转速。
另一个误区：忽略铂的贵重性。铂碳催化剂价格昂贵，研磨后出料要尽可能完全。玛瑙罐内壁光滑，但罐盖和罐口缝隙可能残留少量粉体。建议研磨后用洗耳球吹扫或少量溶剂冲洗（如果后续工艺允许），减少损耗。
你们的结果可以作为参考，但不同批次铂碳催化剂的碳种类（活性炭、炭黑、石墨化碳）、铂负载量（5%、10%、20%等）、进料形态差异较大，最佳时间可能需要微调。建议每次换新批次时，先用相同参数试磨3分钟取样测粒径，如果D50已<50μm就停机；如果偏大，再延长1-2分钟。不要盲目照搬5分钟。
另外，玛瑙罐和球在长期使用后表面会磨损变粗糙，研磨效率可能下降。建议每使用100-200小时后，用标准样品（如石英砂）测试研磨效率，如有明显下降，考虑更换罐或球。
玛瑙罐+玛瑙球已经能做到无金属污染。但要注意：行星球磨机的主机转盘和罐座是金属材质，研磨过程中罐体与罐座之间可能有轻微摩擦，产生微量金属粉尘？米淇的YXQM系列在罐座设计上有减摩垫圈，可以避免金属直接接触罐体。如果不放心，可以在罐体与罐座之间垫一层聚四氟薄膜，进一步隔离。不过通常这种间接污染可以忽略。
如果你们后续需要将铂碳催化剂磨到更细（比如D90<10μm），或者批量很大（每次1kg以上），或者要求粒径分布非常窄，建议寄样到米淇实验室做付费小样测试。我们可以尝试不同机型（如MAX高能系列配合更短时间）或不同罐材质（如氧化锆），找到更优方案。另外，如果研磨后催化活性下降明显，可能需要评估是否过磨导致碳结构破坏，我们可以帮您做BET和TEM对比测试。
铂碳催化剂研磨，玛瑙罐方案已验证可行
不同铂负载量、碳种类、批量大小，参数可能需要微调。
欢迎将您的样品寄到米淇实验室，我们提供付费小样测试，给出适合您批次的研磨时间和参数。
电话咨询米淇实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的研磨方案。
