企业名称：长沙米淇仪器设备有限公司
联系人：彭先生
销售热线：400-0033-384
手机：189 7497 9799
邮箱：weicaipeng@163.com
地址：湖南省长沙市湘江新区普瑞西路金荣中德科技园D2栋米淇科技
玛瑙原材料介绍
玛瑙从本质上来说类石英的矿石(silicon dioxide SiO2) 属于半宝石归类。由二氧化硅溶液侵入火山岩空洞中沉积生成。
玛瑙的英文名Agate 就是从西西里岛的一条河名“Achates” (今“Drillo”) 而来，最早就是在那里发现了玛瑙（蒙古人称之为马脑而后变为中文的玛瑙）。今tian包括波西米亚，巴西，西西里岛和乌拉圭都有出产。
一直到上世纪初玛瑙才shou次运用为工艺材料，很快药剂师就认识到玛瑙研钵的粉碎性能好，又nai磨。同时，玛瑙材质表面非常光滑，无摩擦效应，避免了样品残留，不会造成交叉污染，比黄铜或和硬瓷的研钵都要好用。
现代玛瑙材质的加工工艺由于应用了金刚石工具日益进步，而硬瓷材料逐渐失去了原来作为主要粉碎工具的显著地位。
如上所述，玛瑙实际上就是二氧化硅矿石，由于其对样品的无wu染，所以在食品，生物，医药等领域作为研磨工具有着广泛的应用。其他应用例如重金属检测，染料研制（金属材料摩擦后会导致颜色变化）及膏状样品、药用软膏的制备。
玛瑙球磨罐的优缺点
在行星式球磨机内的载体球磨罐种类非常多，达到十余种，但是作为天ran类仅you玛瑙一种，玛瑙作为一个天ran生产之产物，zui大特点在于无wu染，在医药生物，高纯锂电材料开发，硅酸盐材料粉体破碎，地矿土壤样品研磨玛瑙罐都成了不得不选择，具有其他材质不可替代之因素，玛瑙罐zui大使用群体是生物制药和土壤样品取样，在部分行业明确检测标准bi须用此材质罐体研磨样品，可想而知，玛瑙高纯无wu染特征受到了国内乃至guo际标样制作的一个高度重视，在这样一个te殊的材质上，市场的需求如此庞大也引来来了另一个事件的发生，就是玛瑙原材料的短缺，一块天ran玛瑙的需几百上qian年乃至更长，而随着玛瑙的开采严重部分玛瑙原场地国家像巴西，波西米亚都禁止开采，因此在国内一个好的玛瑙罐成本将越来越高.
• 高纯无wu染
• 几乎无热效应, 样品不会板结
• 极低的能量输出
玛瑙罐特征
玛瑙耐摩擦和挤压，但是不耐冲击，所以主要用作研钵。由于其相对低密度，也可以用于球磨设备，减少撞击效应(如果机械合金化或长时间高速运转则不建议使用玛瑙材质)。
玛瑙是一种天ran材质，因此质量可能并不稳定。再加工前，玛瑙原料会预检是否有空洞和杂质。然而，天ran材质不会像人工烧结的那样保证yi定均质均相。
长期的高机械强度和热压会导致玛瑙材料疲劳甚至破损。这就是为什么行星式球磨仪如果使用玛瑙研磨材质的话，zui多设置到zui高转速的60-70%。

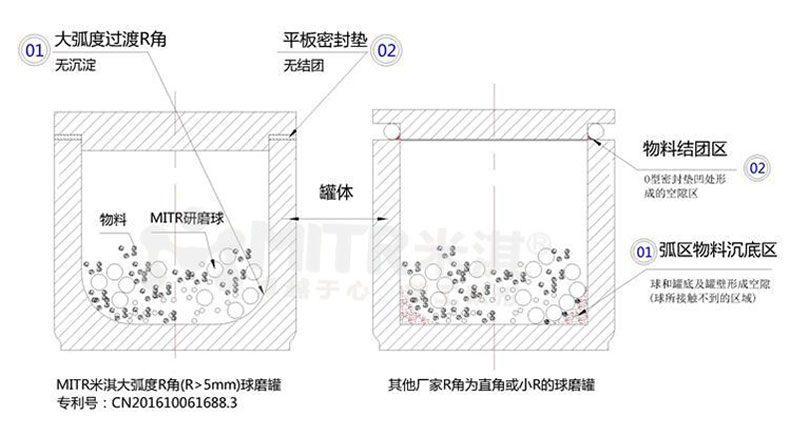

玛瑙研磨罐性能
如粉体想进入chao细如3000 目以下，不建议用玛瑙，主要的原因是玛瑙自身光洁度较高，摩擦力降低且玛瑙球自身密度过低，与粉体之间的撞击力不够，导致粉体无法破碎，玛瑙最主要是应用于土壤，物料硬度较低的材料.
玛瑙罐不建议用在超低温环境下，如直接倒入液氮至玛瑙罐可能会导致内应力增加而产生裂纹.

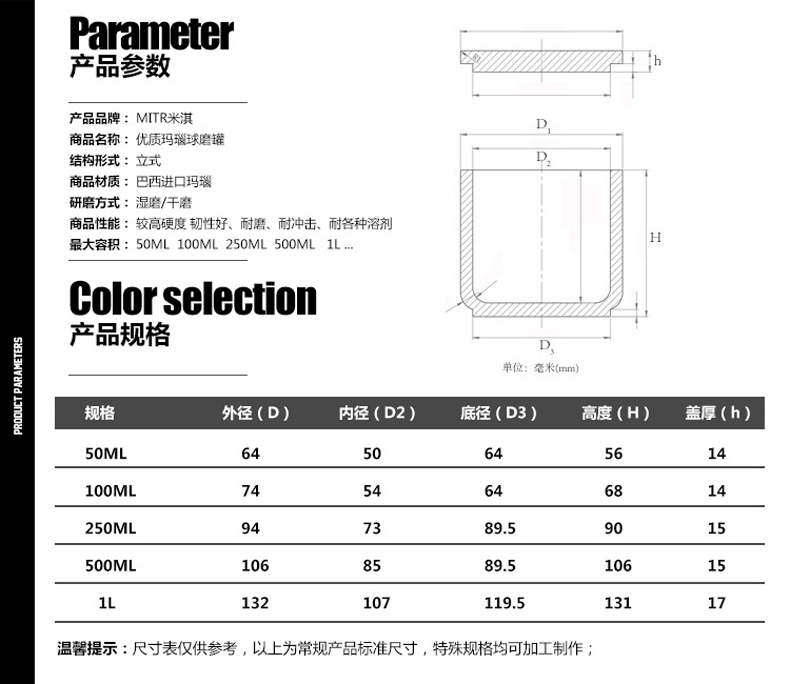

玛瑙罐成分
• 硬度(莫氏硬度): 6.5 – 7 • 密度: 2.65 g/cm3 • 硬度(维氏硬度): 约1000 HV
玛瑙主要由99.9 % 二氧化硅（石英）构成, 其余元素根据产地不同有Na-, Fe-, K-, Mn-, Mg-和 Ca氧化物。
应用玛瑙的米淇设备
•行星式球磨仪 MITR-YXQM0.4L/1L/2L/4L/8L/12L
