超大型生产款YXQM-100L行星式球磨机

您的当前位置: 首 页 >> 产品中心 >> 生产型行星式球磨机

超大型生产款YXQM-100L行星式球磨机

  • 所属分类:生产型行星式球磨机

  • 点击次数:
  • 发布日期:2018/10/06
  • 在线询价
详细介绍

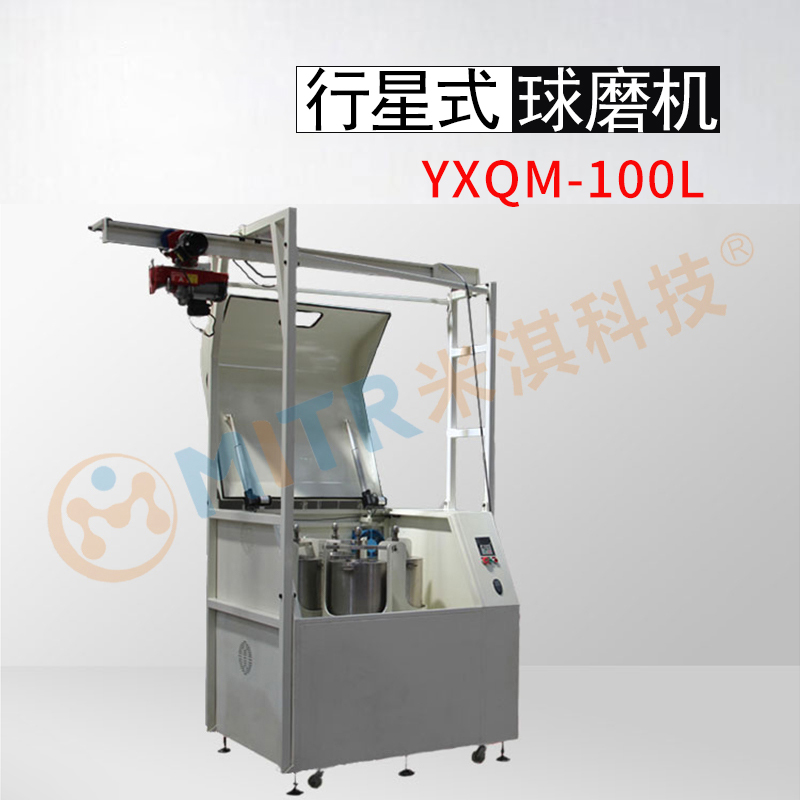

                                                   YXQM-100L 行星式球磨机(最大生产型)


型号概述

          YXQM-100L行星式球磨机在这个系列球磨机里属于最大生产型.

            单罐容积25L,装料容积约6-8L,4 罐总处理量约在60-120kg左右(根据物料密度2.0-4.0计算).

            此型号主机可选罐体材质:不锈钢,尼龙,聚氨酯,聚四氟,其他材质如氧化锆,刚玉,玛瑙,硬质合金制作工艺较难,且成本较高,可做第二选择.

            装球及装料较大量,此型号一律都配套一体型行车卸料,

            此机型集两大两点设计,其一为电机直联式,其二是齿轮油封箱设计.

            其一亮点讲解,凡是我公司出品YXQM系列40L以上都采用电击直连式,无皮带,直接将电机传动至行星主盘,实现无缝传动链接,设备不再做任何皮带更换,维护更简单, 设备更加稳定寿命更长.此设计为我公司联合中南粉冶院国家重点实验室彭博士研发.(专利种类:实用新型专利,专利实用新型名称:一种减速电机直连的行星式球磨机,专利号:ZL 2016 2 0288854.9)


          其二两点讲解,凡是本公司出品的YXQM所有系列都具有油封设计,其结构为将齿轮传动重点部分封锁至一个密封箱内,之后灌入润滑油至油封箱内,实现行星球磨机最核心传动部分的齿轮长期侵泡至润滑油中,可今后的使用可大大的降低了齿轮与轴承的磨损,提高设备使用寿命,此设计为我公司联合中南粉冶院国家重点实验室彭博士研发(专利种类:实用新型专利,专利实用新型名称:油封行星式球磨机,专利号:ZL 2014 2 0375569.1))



产品介绍

    行星式球磨机是混合、细磨、小样制备、纳米材料分散、新产品研制和小批量生产高新技术材料的必备装置。该产品体积小、功能全、效率高、噪声低,是科研单位、高等院校、企业实验室获取微颗粒研究试样(每次实验可同时获得四个样品)的理想设备,配用真空球磨罐,可在真空状态下磨制试样。

   广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保,抹茶等部门。

   行星式球磨机适合坚硬、中等硬度、脆性和纤维材料的湿法及干法粉碎和细化,出样细度可小于100nm,亦可用于悬浮液中固体的研磨、样品混合和均一化处理以及金属合金化等,均可达到完美出众的效果。

   YXQM-100L可同时放置4个体积为25L的球磨罐使用,球磨罐材质有十余种提供选择



工作原理

   在研磨载体的几何结构和特殊运动方式的作用下,研磨介质与样品直接所产生的高频率、高强度的碰撞、剪切、摩擦,最终使得样品达到极其优秀的研磨效果,具有处理速度快,出样粒度小、均匀、一致等特点。


①脉动。物料以群的方式作为整体远离公转中心,并随筒自转到某一角度后,朝自转相反的方向滑动,研磨体在磨机避上推动粉料层,对物料施加压缩、剪切、摩擦力。

②抛落。物料随磨筒转到某一角度后,对筒壁的压力等于零时离开筒壁抛落,对物料施以冲击作用。

③环流。物料沿同心圆轨迹升高,然后一层层泻落,呈环流状态,对粉料施以挤压研磨和摩擦作作用。

④物料随磨球作圆周运动,并与之相对滑动,对粉料施以摩擦作用。

⑤贴紧。筒壁处物料随磨筒无滑动旋转,失去粉碎作用,但可用来保护磨筒内壁,减小磨损。其中起超细粉碎作用的主要是环流和滑动运动。

产品参数

品牌名称:

米淇MITR

商品名称:

生产型行星式球磨机

型号

YXQM-100L(实验中式型,生产小批量型)



应用领域:



医药品、食品、地质、冶金、农业、玻璃、陶瓷、航空

化工、生物、材料、锂电,电子,植物,生物等

应用样品特征:

中低硬度的,硬性的,脆性的,纤维性的,黏性的

处理原理:

撞击力、剪切力、摩擦力

处理类型:

粉碎、研磨、混合、均一化、合金化

主盘结构

行星主盘齿轮侵泡润滑油增强处理,噪音隔离处理

最大进样尺寸(材料各异)

< 5mm  土壤<10mm

出样粒度:

< 75um-0.1um(100nm)

最小处理量

25L/罐

最大处理量:

4 X 25L

真空气氛保护球磨罐选择

25L

单罐装料

8L

单罐装球量

8L

主盘转速:

10-180r/min

球磨罐转速:

20-360r/min

总研磨转速:

540/min

研磨球选配

配置一:破碎阶段搭配  配置二:研磨阶段搭配   配置三:纳米分散

传动比(行星盘/球磨罐)

1:2

球磨罐选择:

不锈钢、尼龙、聚氨酯、聚四氟乙烯、

球磨介质材质:

不锈钢、玛瑙、氧化锆、刚玉、尼龙、聚四氟乙烯可选

介质直径:

1/2/3/5/8/10/15/20/25/30mm

介质质量:

(根据介子材质选配)

同时处理样品种数:

4

载体数量:

2个或者4个

载体放置方式:

垂直行星式

尺寸(长宽高):

1800*1700*1800mm

防护等级:

IP60

净重:

960kg

研磨方式:

干磨 / 湿磨 /真空磨

低温冷却处理:

是(冷风机增配 )

电源端口:

国标/欧标/美标/英标等

电压

380v

传动标准

电机直联齿轮传动

可储存运行方式:

程序记忆 /断电记忆

正、逆向运行:

连续运行时间设定:

00:01:00-99:59:59

暂停时间设定:

00:01:00-99:59:59

紧急停止:

断电记忆功能:

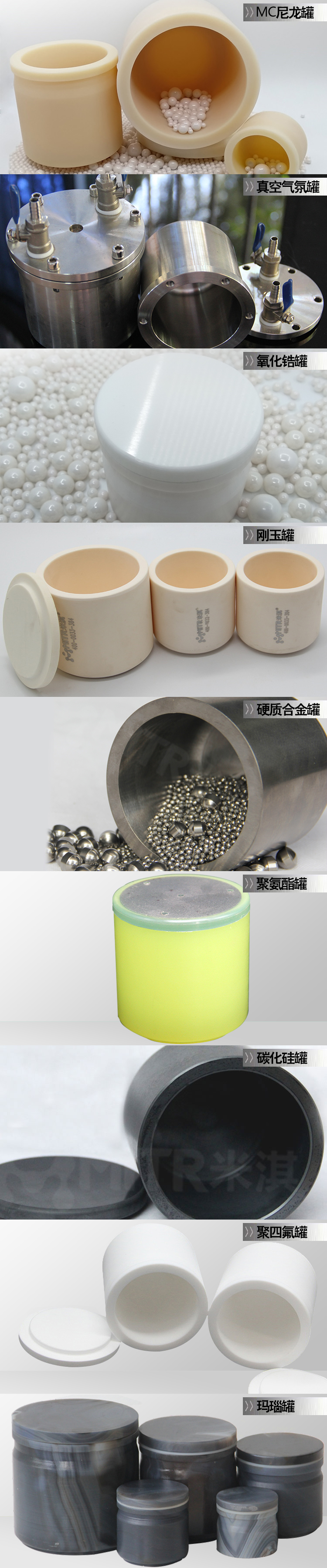

非真空与真空球磨罐选型




研磨球选型



参数选型



欢迎寄样至米淇公司免费试磨400-0033-384
