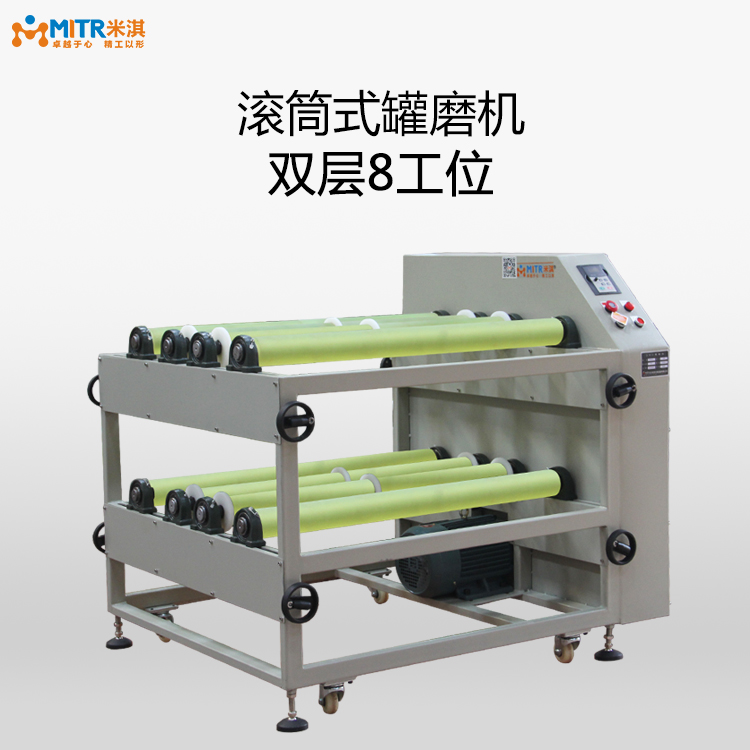

GMS-20-8滚筒式罐磨机(八工位)

GMS-20-8滚筒式罐磨机(八工位)

  • 所属分类:八工位滚筒混料研磨机

  • 点击次数:
  • 发布日期:2018/10/07
  • 在线询价
详细介绍


产品参数

品牌

MITR米淇

产品名称

滚筒式罐磨机

型 号

GMS20-8

工位

八工位

研磨罐容积

500ml-20L

滚轴直径/长度

φ80*(470*2)

手轮可调最小间距

30mm

电压/功率

380v/3kw

传动方式

链条轮

外型尺寸(mm)

1390*1128*1100

滚动方向

正转,反转,交替

调滚轴间距方式

手轮直接调节

滚轴材质

内实心不锈钢外套耐磨聚氨酯棒

主动轴/被动轴

两根/四根

罐体档位设计

轴承同为档位

主要特点

  本机有变频调速、具有程序控制,无级调速

   辊轴距手轮调节,防止罐体水平移动

  整体辊轴外衬耐磨聚氨酯套,提高摩擦系数及防止滑落罐体变形。

  进料粒度小于3mm ,土壤允许10mm以内,出料粒度 200-300目以上(65-75um)

  主要用途

  广泛应用于电子、陶瓷、涂料、玻璃粉、荧光材料、非金属矿、炸药、医药等材料

  用于电子材料、磁性材料、装备电池、生物培育、食品包装、电池材料等进行加工的过程中

  轻型罐磨机主要适用于实验室和小批量生产。由于操作灵活方便,也在一些小企业生产用。

 产品概述

    罐磨机又称滚轴球磨机,其工作原理在于一根主轴连接电机,皮带轮,轴承作传动,主轴与罐体之间产生相对运动即与球磨罐表面产生摩擦带动另一根被动轴实现滚动,此机型与本公司的行星式球磨机或市场上其他的粉碎类球磨机不同,它最大的优势不是超细研磨,而是干粉混合,浆料混合,纳米混合,在所有的机型中,滚筒球磨机的混合效果远远高于其他球磨设备,在实验数据分析报表里它呈现的粉体曲线较窄,峰值较高,那么材料在下一个工艺中可发挥出更高的稳定性.

 主机选型

工位选型参考

单工位

GMS5-1

GMS10-1

GMS20-1




单层双工位

GMS1-2

GMS3-2

GMS5-2

GMS10-2

GMS20-2

GMS30-2

单层四工位

GMS1-4

GMS3-4

GMS5-4

GMS10-4

GMS20-4

GMS30-4

双层四工位

GMS10-4B






双层八工位

GMS3-8

GMS5-8

GMS10-8

GMS20-8




产品详细参数表

型号

容积*数量(pcs)

棍子层数

辊轴根数

滚轴直径*有效长度*段

手轮可调间距

可调罐子

直径范围(mm)

球磨罐变频调速范围min/转

电压

(V)

功率

(KW)

外形尺寸

(长宽高mm)

传动方式

GMS1-2

(0.5-1L)*2

1

2

φ40*180

52~160

φ50-φ160

0~300

220V

0.75

580*420*410

皮带

GMS3-2

(0.5-3L)*2

1

2

φ50*220

52~210

φ50-φ200

0~300

220V

0.75

660*440*410

皮带

GMS3-1

(0.5-5L)*1

1

2

φ60*390

67~280

φ70-φ260

0~270

220V

0.75

500*350*320

皮带

GMS5-2

(0.5-5L)*2

1

2

φ60*390

67~280

φ70-φ260

0~270

220V

0.75

760*610*530

皮带

GMS10-2

(0.5-10L)*2

1

2

φ70*390

67~230

φ60-φ280

0~220

220V

1.5

790*630*530

同步带

GMS20-2

(0.5-20L)*2

1

2

φ80*470

30~340

φ60-φ320

0~220

380V

2.2

827*952*724

同步带

GMS30-2

(1-30L)*2

1

2

φ80*(425*2)

35~290

φ60-φ360

0~200

380V

2.2

1328*658*720

同步带

GMS1-4

(0.5-1L)*4

1

3

φ40*180

62~160

φ50-φ160

0~300

220V

0.75

580*520*410

皮带

GMS3-4

(0.5-3L)*4

1

3

φ50*230

76~230

φ70-φ180

0~270

220V

0.75

780*648*530

皮带

GMS5-4

(0.5-5L)*4

1

3

φ60*390

67~280

φ70-φ260

0~270

220V

1.5

850*748*530

皮带

GMS10-4

(0.5-10L)*4

1

3

φ70*(390*2)

67~230

φ60-φ280

0~220

380V

2.2

1189*890*680

同步带

GMS10-4B

(0.5-10L)*4

2

2

φ70*(390*2)

67~230

φ60-φ280

0~220

380V

2.2

742*890*1111

同步带

GMS20-4

(0.5-20L)*4

2

3

φ80*(470*2)

30~340

φ60-φ320

0~220

380V

2.2

1309*1128*724

链条轮

GMS30-4

(1-30L)*4

1

3

φ80*(425*2)

35~290

φ60-φ360

0~200

380V

4

1328*1048*680

同步带

GMS3-8

(0.5-3L)*8

2

3

φ50*(230*2)

76~230

φ70-φ200

0-280

380V

1.1

780*717*965

皮带

GMS5-8

(0.5-5L)*8

2

3

φ60*(310*2)

67~280

φ70-φ260

0-270

380V

2.2

1020*868*950

链条轮

GMS10-8

(0.5-10L)*8

2

4

φ70*(410*2)

67~302

φ60-φ280

0~220

380V

3

1210*890*1050

链条轮

GMS20-8

(0.5-20L)*8

2

4

φ80*(470*2)

30~340

φ60-φ320

0~220

380V

3

1390*1128*1100

链条轮

球磨罐选型

   研磨罐材质选择:尼龙,刚玉/氧化铝 不锈钢  聚氨酯等特殊材质皆可定做

   研磨球材质选择:不锈钢、氧化铝/刚玉、玛瑙、氧化锆球、硬质合金球等等

   细节展示


相关标签:滚筒球磨机滚轴球磨机罐磨机
