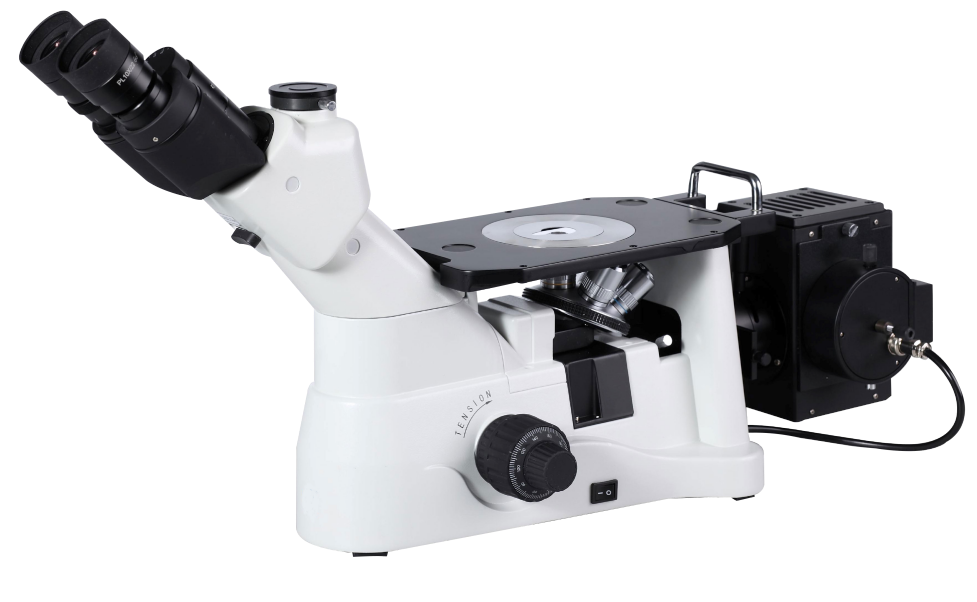

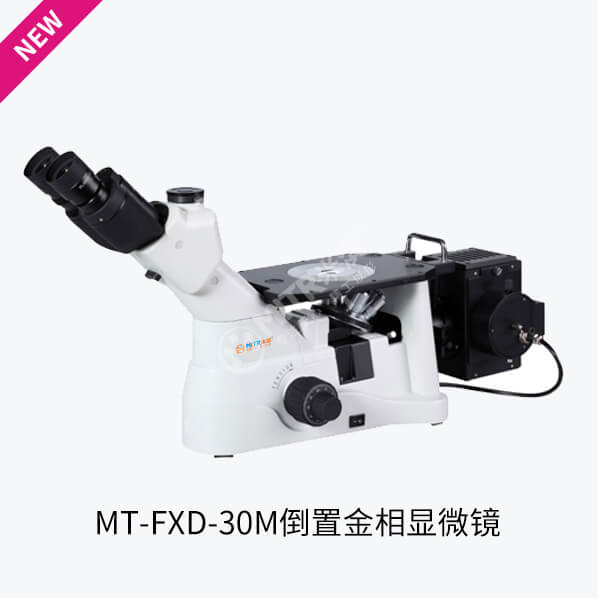

MT-FXD-30M倒置金相显微镜
三目倒置金相显微镜，采用无限远长距平场消色差物镜和反射式科勒照明，适合教学科研及工厂材料检测。米淇仪器设备有限公司
应用领域
钢铁冶金、机械制造、汽车零部件、铸造与热处理、焊接质量检测、涂层与表面处理、矿物岩相、陶瓷材料、材料实验室及高校科研。
MT-FXD-30M倒置金相显微镜
产品定位：三目倒置金相显微镜，采用无限远长距平场消色差物镜和反射式科勒照明，适合教学科研及工厂材料检测。
核心优势
- 三目观察筒可连接摄像装置和电脑分析系统
- 5X、10X、20X、50X长距平场物镜覆盖常用观察倍率
- 低手位同轴调焦，粗调行程38mm，微调精度0.002mm
- 160×250mm固定平台，移动尺行程120×78mm
- 偏光附件可旋转并移出光路，便于不同观察方式切换
产品应用领域
钢铁冶金、机械制造、汽车零部件、铸造与热处理、焊接质量检测、涂层与表面处理、矿物岩相、陶瓷材料、材料实验室及高校科研。
观察与分析流程
完成试样制备后，根据材料和观察目标选择明场、暗场、偏光或电脑成像方式；先用低倍物镜定位，再逐级切换倍率观察组织、夹杂、涂层、焊缝或表面形态，并通过测微、图像采集和报告功能完成记录。
选型与询盘建议
请说明试样材质、尺寸、观察项目、是否需要明暗场/偏光/DIC、目标倍率以及是否需要电脑成像和分析软件，我们将据此确认物镜、平台、相机和软件配置。
获取报价与技术方案：联系米淇仪器设备有限公司客服，电话：189-7497-9799。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-FXD-30M倒置金相显微镜技术参数
| 光学系统 | 无限远色差校正光学系统 |
|---|---|
| 观察筒 | 铰链式三目头45°倾斜，瞳距54-75mm，单边视度±5屈光度；双目:三目=80%:20% |
| 目镜 | 高眼点超宽视野平场目镜PL10X/22mm |
| 物镜 | LMPL5X/0.15 WD10.8mm；LMPL10X/0.3 WD12.2mm；LMPL20X/0.45 WD4.0mm；LMPL50X/0.55 WD7.9mm |
| 转换器 | 内定位五孔转换器 |
| 镜体 | 粗微调同轴，粗调每转行程38mm，微调每转行程0.2mm，调焦精度0.002mm，带松紧调节；固定平台160mm×250mm |
| 工作台板 | 金属载物台板中心孔Φ12mm；机械移动尺行程120mm×78mm，带载物台延伸板 |
| 照明系统 | 反射式科勒照明器，100V-240V宽电压，12V50W进口卤素灯，中心可调、亮度连续可调 |
| 偏光附件 | 检偏镜可360°旋转，起偏镜和检偏镜均可移出光路 |
| 滤色片 | 绿色、蓝色滤色片Φ32mm |
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-FXD-30M倒置金相显微镜使用案例
以下为设备适配的典型应用场景，具体观察方法、倍率和分析标准应结合样品与检测规范确认。
铸造、冶炼与热处理
用于钢铁和合金材料的晶粒、相组成、夹杂及热处理组织观察。
焊缝与涂层截面
用于焊缝、热影响区、镀层和喷涂截面的形貌观察，配合软件进行尺寸测量和记录。
质量检验与失效分析
服务汽车零部件、铸件、轴承、齿轮及机械零件的来料、过程和终检观察。
科研与教学
用于矿物岩相、陶瓷、复合材料、新材料研究和高校金相实验教学。
需要匹配观察方案：提供试样材质、尺寸、目标组织或缺陷类型，客服可协助确认显微镜配置。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-FXD-30M倒置金相显微镜标准/选配配置
- PL15X/16mm、带十字分划尺PL10X/22mm目镜（选购）
- LMPL100X/0.80 WD2.1mm物镜（选购）
- FMIA2024软件、1200万像素相机、0.5X接口、测微尺（选购）
- 惠普商务机及FCL-RS、焊缝熔深、孔隙率、粒度软件（选购）
常用配套建议
- 根据观察项目配置分划目镜、测微尺、偏光附件、摄像装置和金相图像分析软件。
- 电脑型显微镜使用前确认相机接口、软件授权、电脑系统和报告模板需求。
- 物镜、目镜、滤色片及灯源属于光学与照明配套件，实际供货以配置单和合同确认。
