为充分发挥不锈钢真空手套箱的强大功能，针对手套箱中真空度和温度这两个环境变量，本文详细介绍了准确测量和控制真空度和温度的一体化解决方案，描述了上游、下游、双向和切换控制模式在不同真空度范围内的具体应用，同时还展示了控制中用到的新型数控针阀、数控球阀和24位高精度PID控制器。
1.问题的提出

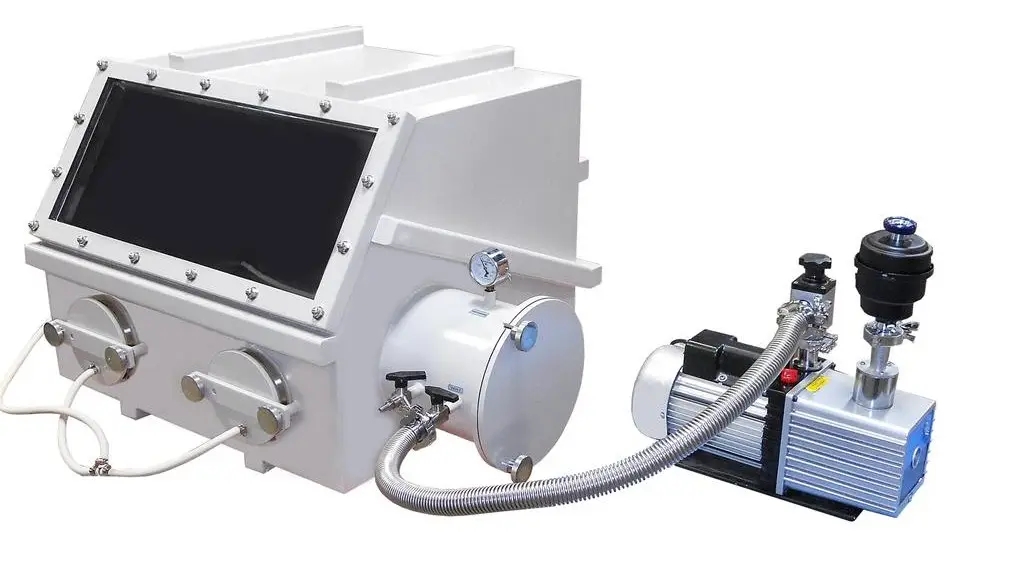

真空手套箱常用于易氧化和潮解物质在无氧无水环境下需要人工操作的化学反应、材料处理和性能测试，功能十分强大。手套箱的核心功能是提供真空环境和便于人工操作，但在目前的实际应用中，大多只用了手套箱的无氧环境和人工操作功能，并没有充分发挥手套箱的作用。手套箱更强大的应用还体现在以下两方面：
（1）真空手套箱是一个密闭式环境箱，真空度一般都可以达到10Pa左右，由此可以将手套箱内的真空度按照要求控制在10Pa至一个大气压之间的任何设定点上，这就可以进行各种对真空度敏感的化学反应、试验和测试，并便于在不改变和破坏真空环境的条件下进行各种人工操作。
（2）除真空度外，温度也是很多反应、试验和测试的另一个重要环境变量。在手套箱中放置相应的加热装置，就可以进行温度和真空度复合环境下的各种试验研究。以此类推，还可以配置其他物理量环境条件，形成多种边界条件下的多物理量耦合试验条件。
为充分发挥真空手套箱的强大功能，针对手套箱中真空度和温度这两个环境变量，本文详细介绍了准确测量和控制真空度和温度的一体化解决方案，并针对不同真空度范围介绍了真空度控制过程中的上游、下游和双向控制模式。
2.手套箱的真空度控制
手套箱属于一种低真空环境腔体，采用机械泵一般手套箱的真空度高可达压力10Pa左右，通过抽真空和充惰性气体，由此手套箱的真空度可以控制在10Pa至一个大气压（压力0.1MPa）的范围内。在如此跨越四个数量级的真空范围内进行控制，会根据实际需要采用不同精度的真空度传感器，相应就有不同控制模式。以下为各种控制模式的具体内容。
2.1上游控制模式
如在保持下游真空泵抽速恒定的条件下，上游控制模式是根据真空计测量信号，通过PID真空压力控制器调节上游进气口电动针阀的开度，即通过控制进气流量使手套箱内的压力控制在设定值。上游模式常用于高真空度控制。
图1上游控制模式结构示意图
2.2下游控制模式
在保持下游真空泵抽速恒定的条件下，下游控制模式是根据真空计测量信号，通过PID真空压力控制器调节下游出气口电动球阀的开度，即通过控制出气流量使手套箱内的压力控制在设定值。下游模式常用于低真空度控制。
