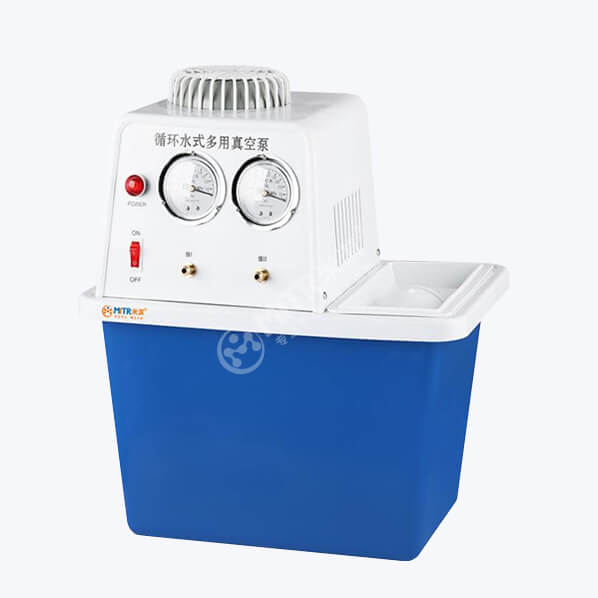

循环水式真空泵
本产品是以循环水作为工作流体，利用辐射产生负压原理而设计的一种新型多用真空泵，为化学实验室提供真空条件，并能向反应装置提供循环冷却水。
应用领域
广泛用于蒸发、蒸馏、结晶、过滤、减压、升华等作业，是大专院校、医药化工、食品加工等领域实验室的理想设备。
- 广泛用于蒸发、蒸馏、结晶、过滤、减压、升华等作业，是大专院校、医药化工、食品加工等领域实验室的理想设备。
- 节水效果明显。由于采用水循环作业，加入水箱内的水可循环使用，克服了那种用直接冲放自来水方法获取真空时大量浪费水的现象。经实测，以一个工作日连续作业计算，在达到同样真空度的条件下，使用本产品可节水10吨以上，而且，一次加水，可长期使用，这在水源缺乏或水压不足的实验室尤其适用。
- 多功能综合作用。本机除可以提供真空条件外，还可同时进行外循环作业，为反应装置提供循环冷却水。本机与自来水源连接，通过适量补充注水源，可以在较长时间连续作业情况下，保持真空循环水温度和水质不变，即可确保真空度下降，又能实现循环冷却水的供应。
- 造型新颖，使用方便。本机泵头直接侵入水中、整机高度较低、体积小、重量轻、移动方便、可置于工作台上，便于操作观察，水箱上盖为活式安装，可以打开，便于加水和检修。
- 本机安装了两个抽气嘴，可单独或同时抽气作业。每个抽气嘴各装一个真空表，可以方便地观察真空度，抽气管路上装有止回阀，可防止抽真空作业意外停机时，循环水回流到被抽真空的设备中去。
- 耐腐蚀、无污染。本机水泵部件采用不锈钢，水箱为ABS塑料，一次成型，不受酸碱等腐蚀物的影响，同时也无油污等污染实验室。
- 本机工作稳定可靠，噪音低。
| 产品型号 | SHZ-D(III) ABS耐腐 | SHZ-D(III) 四氟 | SHZ-D(III) 不锈钢 | SHZ-S(III) ABS上反水 |
|---|---|---|---|---|
| 流量 | 60L／min | 60L／min | 60L／min | 90L/min |
| 扬程 | 8m | 8m | 8m | 8m |
| 最大真空度 | 0.098Mpa | 0.098Mpa | 0.098Mpa | 0.098Mpa |
| 单头抽气量 | 10L／min | 10L／min | 10L／min | 10L／min |
| 水槽容积 | 15L | 15L | 15L | 15L |
| 循环水功能 | 有 | 有 | 有 | 有 |
| 显示方式 | 压力表×2 | 压力表×2 | 压力表×2 | 压力表×2 |
| 抽气头数量 | 2 | 2 | 2 | 2 |
| 功率 | 180W | 180W | 180W | 180W |
| 电源 | AC 220V 50Hz | AC 220V 50Hz | AC 220V 50Hz | AC 220V 50Hz |
| 净重 | 9.5KG | 9.5KG | 10KG | 10KG |
| 产品尺寸 （L×W×H mm） | 400x285x420 | 400x285x420 | 400x285x420 | 400x285x420 |
- 常见故障及排除方法
(一)真空度低
- 真空瓶内有异物，清理其中异物。
- 真空瓶两节连接处丝扣松动，用手拧紧即可。
- 止回阀内有异物，去掉清理之。
- 泵头下面进水口被堵塞，清理即可。
（二）真空表不动或跳动
- 真空表不动，可能是真空表后部气孔堵塞所致，去掉真空表清理之。
- 表针跳动，说明止回阀或真空瓶漏气，应清理止回阀拧紧真空瓶两节连处丝扣。
（三）电机启动异常
- 电机不启动，可能是电源未接通或保险线溶断所致。
- 电机接通后，电机发出嗡声而不启动，应立即切断电源，然后用手拨动电机罩内之风轮，转动圈数即可。
- 不得使泵头离水常时间工作，以免磨损机械密封，电机接地良好循环水应保持干净，以防堵塞真空泵。
