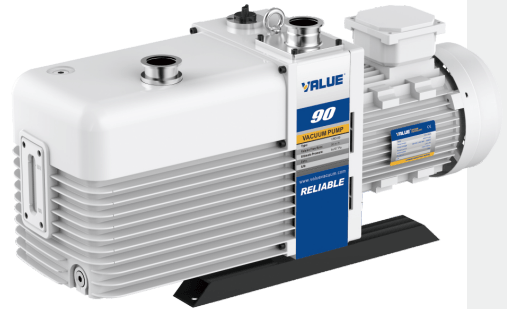

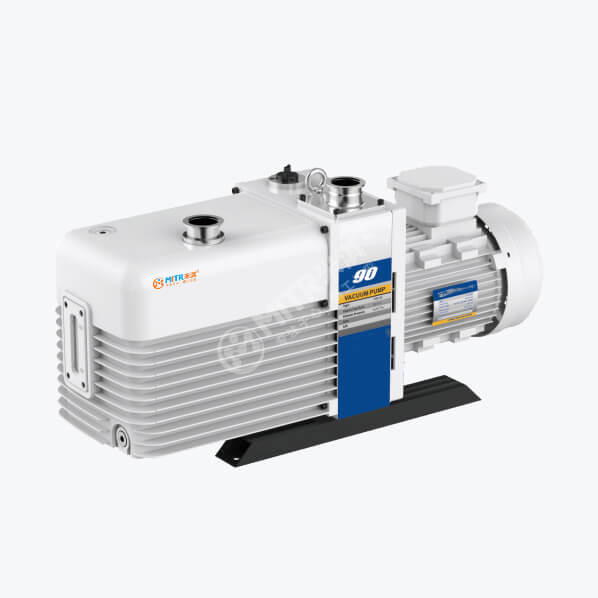

VRD双级旋片真空泵
既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或超高真空泵的前级泵或预抽泵
应用领域
旋片泵广泛地应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门
- 优秀的性能：整体式缸体结构，具有更高的精度,经验证的旋片技术，使性能更加稳定，确保系统具有更高的可靠性；
- 良好的散热：风冷结构,无需外接水冷箱,减少系统安装和维护成本；
- 强制润滑：内置齿轮泵及恒压供油机构强制供油,高吸气压强下也能稳定可靠运行；
- 多档气镇设计：满足不同客户的真空度要求和水蒸气的处理能力；
- 氯橡胶密封件：提高抗腐蚀性，解决漏油问题；
- 双重防返油结构：自动防返油阀，更可靠地保护您的真空系统在停机后免受油的污染；
- 高品质油雾过滤器（可选配)：有效过滤油雾,保护环境清洁
| 项目 | 项目 | VRD-4 | VRD-8 | VRD-16 | VRD-24 | |
|---|---|---|---|---|---|---|
| 抽速 | 50Hz | m³/h （L/s） | 4（1.1） | 8（2.2） | 16（4.4） | 24（6.6） |
| 抽速 | 60Hz | m³/h （L/s） | 4.8（1.3） | 9.6（2.6） | 19.2（5.2） | 28.8（7.9） |
| 极限分压力-关闭气镇 | 极限分压力-关闭气镇 | Pa | 5×10-2 | 5×10-2 | 4×10-2 | 4×10-2 |
| 极限全压力-关闭气镇 | 极限全压力-关闭气镇 | Pa | 5×10-2 | 5×10-2 | 4×10-2 | 4×10-2 |
| 极限全压力-开启气镇 | 极限全压力-开启气镇 | Pa | 10 | 10 | 8×10-1 | 8×10-1 |
| 电源 | 电源 | 单/三相 | 单/三相 | 单/三相 | 单/三相 | |
| 功率（50Hz） | 功率（50Hz） | KW | 0.4/0.37 | 0.4/0.37 | 0.75/0.55 | 1.1/0.75 |
| 防护等级 | 防护等级 | IP44 | IP44 | IP44 | IP44 | |
| 进气/排气接口 | 进气/排气接口 | KF16/25 | KF16/25 | KF25 | KF25/40 | |
| 油量 | 油量 | L | 0.6~1.0 | 0.6~1.0 | 0.9~1.5 | 1.3~2.0 |
| 电机转速（50/60Hz） | 电机转速（50/60Hz） | rpm | 1440/1720 | 1440/1720 | 1440/1720 | 1440/1720 |
| 工作环境温度 | 工作环境温度 | ℃ | 10-40 | 10-40 | 10-40 | 10-40 |
| 噪音（50Hz） | 噪音（50Hz） | dB | ≤52 | ≤52 | ≤58 | ≤58 |
| 重量 | 重量 | Kg | 19 | 21 | 30 | 35 |
| 尺寸（L*W*H） | 尺寸（L*W*H） | mm | 440*144*217 | 440*144*217 | 530*188*272 | 567*188*272 |
| 项目 | 项目 | VRD-30 | VRD-48 | VRD-65 | VRD-90 | |
|---|---|---|---|---|---|---|
| 抽速 | 50Hz | m³/h （L/s） | 30（8.3） | 48（13.3） | 65（18） | 85（23.6） |
| 抽速 | 60Hz | m³/h （L/s） | 36（9.9） | 57.6（16） | 78（21.6） | 102（28.3） |
| 极限分压力-关闭气镇 | 极限分压力-关闭气镇 | Pa | 4×10-2 | 4×10-2 | 4×10-2 | 4×10-2 |
| 极限全压力-关闭气镇 | 极限全压力-关闭气镇 | Pa | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 |
| 极限全压力-开启气镇 | 极限全压力-开启气镇 | Pa | 8×10-1 | 1.5 | 1.5 | 1.5 |
| 电源 | 电源 | 单/三相 | 三相 | 三相 | 三相 | |
| 功率（50Hz） | 功率（50Hz） | KW | 1.1 | 1.5 | 2.2 | 3 |
| 防护等级 | 防护等级 | IP44 | IP44 | IP44 | IP44 | |
| 进气/排气接口 | 进气/排气接口 | KF25/40 | KF40 | KF40 | KF40 | |
| 油量 | 油量 | L | 1.3~2.0 | 3.3~4.5 | 3.3~4.5 | 3.3~4.5 |
| 电机转速（50/60Hz） | 电机转速（50/60Hz） | rpm | 1440/1720 | 1440/1720 | 1440/1720 | 1440/1720 |
| 工作环境温度 | 工作环境温度 | ℃ | 10-40 | 10-40 | 10-40 | 10-40 |
| 噪音（50Hz） | 噪音（50Hz） | dB | ≤58 | ≤62 | ≤62 | ≤65 |
| 重量 | 重量 | Kg | 43 | 62 | 65 | 65 |
| 尺寸（L*W*H） | 尺寸（L*W*H） | mm | 567*188*272 | 730*234*358 | 730*234*358 | 730*234*358 |
| VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） | VRD尺寸（单位：mm） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | A | B | C | D | E | G | H | I | J | K | L | DN |
| VRD-4 | 440 | 144 | 217 | 210 | 110 | 95 | 143.5 | 45 | 45 | 34 | / | KF16/25 |
| VRD-8 | 440 | 144 | 217 | 210 | 110 | 95 | 143.5 | 45 | 45 | 34 | / | KF16/25 |
| VRD-16 | 530 | 188 | 272 | 320 | 148 | 160 | 165 | 69 | 59 | 38 | 295 | KF25 |
| VRD-24 | 567 | 188 | 272 | 320 | 148 | 160 | 185 | 82 | 59 | 47 | 295 | KF25/40 |
| VRD-30 | 567 | 188 | 272 | 320 | 148 | 160 | 185 | 82 | 59 | 47 | 295 | KF25/40 |
| VRD-48 | 730 | 234 | 358 | 396 | 190 | 200 | 223 | 157 | 69 | 55 | 390 | KF40 |
| VRD-65 | 730 | 234 | 358 | 396 | 190 | 200 | 223 | 157 | 69 | 55 | 390 | KF40 |
| VRD-90 | 730 | 234 | 358 | 396 | 190 | 200 | 223 | 157 | 69 | 55 | 390 | KF40 |
