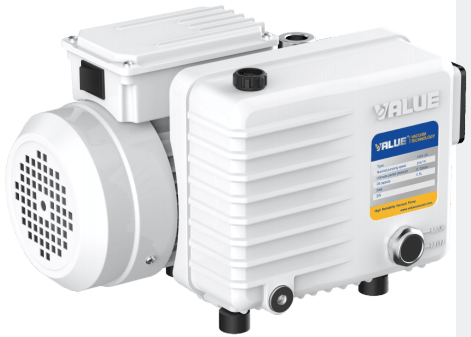

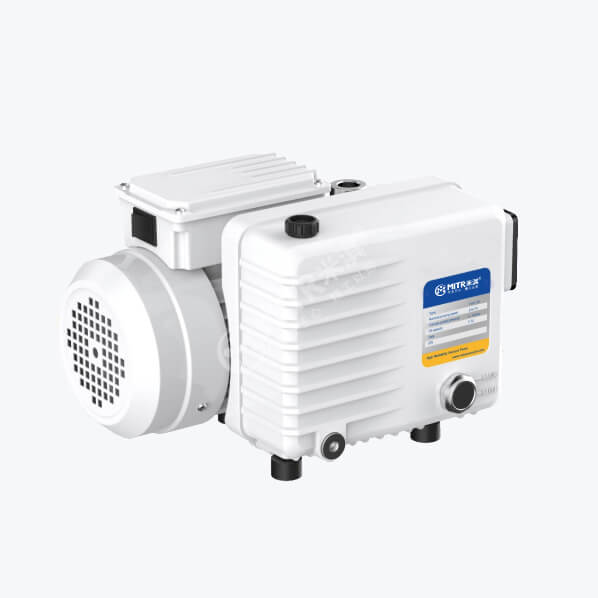

VSV单级旋片真空泵

既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或超高真空泵的前级泵或预抽泵。

应用领域

旋片泵广泛地应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门。

发布日期：2026-08-18 访问量：0

电话咨询：189-7497-9799 微信咨询

优秀的性能：整体式缸体结构，具有更高的精度,经验证的旋片技术，使性能更加稳定，确保系统具有更高的可靠性；
良好的散热：风冷结构,无需外接水冷箱,减少系统安装和维护成本；
清洁环保：内置高品质油雾过滤器,有效过滤油雾,避免油雾污染环境，保护环境清洁；
多档气镇设计：满足不同客户的真空度要求和水蒸气的处理能力；
氯橡胶密封件：提高抗腐蚀性，解决漏油问题；
防返油结构：断电后保护真空系统在停机后免受油的污染；
外观紧凑：泵与电机整体式设计，更轻，更小,满足各种应用的尺寸。

项目	项目	项目	VSV-20
抽速	50Hz	m³/h	20
抽速	60Hz	m³/h	24
极限全压力	关气镇	mbar	/
极限全压力	气镇Ⅰ	mbar	≤1
极限全压力	气镇Ⅱ	mbar	/
水汽允许压强	气镇Ⅰ	mbar	15
水汽允许压强	气镇Ⅱ	mbar	/
电源	电源		单相/三相
功率（50Hz）	功率（50Hz）	KW	0.75*0.9
防护等级	防护等级		IP54
进气/排气接口	进气/排气接口		G1/2“G3/4“/-
油量	油量	L	0.45
电机转速（50/60Hz）	电机转速（50/60Hz）	rpm	2880/3440
工作环境温度	工作环境温度	℃	10-40
噪音（50Hz）	噪音（50Hz）	dB	≤65
重量	重量	Kg	19.5
尺寸（LWH）	尺寸（LWH）	mm	317249219

VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）
型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	进气口	排气口
VSV-20	318	249	219	75.5	140	110.5	131	/	127.5	/	14	72	157	21	184	299	M8	122.3	5.3	G1/2”G3/4”	/

项目	项目		VSV-22	VSV-28	VSV-40	VSV-65
抽速	50Hz	m³/h	22	28	40	55
抽速	60Hz	m³/h	26	33	48	65
极限全压力	关气镇	mbar	≤0.3	≤0.3	≤0.3	≤0.3
极限全压力	气镇Ⅰ	mbar	≤0.8	≤0.8	≤0.8	≤0.5
极限全压力	气镇Ⅱ	mbar	≤2.5	≤2.5	≤2	≤2
水汽允许压强	气镇Ⅰ	mbar	15	15	15	15
水汽允许压强	气镇Ⅱ	mbar	30	30	30	30
电源	电源		单相/三相	单相/三相	三相	三相
功率（50Hz）	功率（50Hz）	KW	1.1	1.1	1.3	1.5
防护等级	防护等级		IP54	IP54	IP54	IP54
进气/排气接口	进气/排气接口		G3/4“	G3/4“	G1 1/4 “	G1 1/4 “
油量	油量	L	1	1	2.5	2.5
电机转速（50/60Hz）	电机转速（50/60Hz）	rpm	1440/1720	1440/1720	1440/1720	1440/1720
工作环境温度	工作环境温度	℃	10-40	10-40	10-40	10-40
噪音（50Hz）	噪音（50Hz）	dB	≤61	≤61	≤63	≤65
重量	重量	Kg	30	30	39.2	42.5
尺寸（LWH）	尺寸（LWH）	mm	496268248	496268248	555304268	555311268

项目	项目		VSV-100	VSV-160	VSV-200	VSV-300
抽速	50Hz	m³/h	100	160	200	245
抽速	60Hz	m³/h	120	190	240	300
极限全压力	关气镇	mbar	≤0.3	≤10-2	≤10-2	≤10-2
极限全压力	气镇Ⅰ	mbar	≤0.8	≤0.5	≤0.5	≤0.5
极限全压力	气镇Ⅱ	mbar	≤3	≤1.5	≤1.5	≤1.5
水汽允许压强	气镇Ⅰ	mbar	15	30	30	30
水汽允许压强	气镇Ⅱ	mbar	30	50	50	50
电源	电源		三相	三相	三相	三相
功率（50Hz）	功率（50Hz）	KW	2.2/3.0	4.0/5.5	5.5/6.6	7.5/9
防护等级	防护等级		IP54	IP54	IP54	IP54
进气/排气接口	进气/排气接口		G1 1/4 “	G2“	G2“	G2“
油量	油量	L	2.5	6.5	6.5	8
电机转速（50/60Hz）	电机转速（50/60Hz）	rpm	1440/1720	1440/1720	1440/1720	1440/1720
工作环境温度	工作环境温度	℃	10-40	10-40	10-40	10-40
噪音（50Hz）	噪音（50Hz）	dB	≤65	≤74	≤74	≤77
重量	重量	Kg	72	132	164	218
尺寸（LWH）	尺寸（LWH）	mm	703406286	915533412	932533412	1035540434

VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）	VSV尺寸（单位：mm）
型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	进气口	排气口
VSV-22/28	496	268	248	112	220	330	190	108	146	25	20	80	182	27	204	392	M6	194	35	G3/4“	G3/4“
VSV-40	555	304	268	149	215	200	235	58	179	51	5	72	203	33	252	464	M8	235	33	G1”1/4	G1”1/4
VSV-65	555	311	268	149	215	200	254	58	189	51	5	72	203	33	252	464	M8	242	33	G1”1/4	G1”1/4
VSV- 100	703	406	286	165	225	225	320	131	226	42	27	91	220	61	280	578	M10	258	41	G1”1/4	G1”1/4
VSV- 160/220 配4KW电机	915	533	412	263	252	305	394	113	298	66	32	135	305	134	382	918	M10	394	45	G2“	G2“
VSV- 160/220 配5.5KW 电机	932	533	412	263	252	305	394	113	298	66	32	135	305	134	382	918	M10	394	45	G2“	G2“
VSV-300	1035	540	434	326	313	332	394	159	284	75	11	135	314	132	377	966	M10	394	45	G2“	G2“
